Hur mäter man rakheten hos en polerad stålstav?

Hej där! Som leverantör av polerade stålstänger får jag ofta frågan om hur man mäter rakheten på dessa stavar. Det är en avgörande aspekt, särskilt när du använder dem i precisionsapplikationer. I den här bloggen kommer jag att dela med mig av några praktiska metoder för att mäta rakheten hos polerade stålstänger.

Varför det är viktigt att mäta rakhet

Innan vi dyker in i mätmetoderna, låt oss prata om varför rakhet är så viktigt. Inom industrier som fordon, flyg och tillverkning, används polerade stålstänger i olika komponenter. Ett spö som inte är rakt kan leda till feljusteringar, ökat slitage och till och med systemfel. Till exempel i en hydraulcylinder kan en böjd stång orsaka ojämn tryckfördelning, vilket leder till läckor och minskad effektivitet. Så det är viktigt att säkerställa att dessa stavar är raka för att slutprodukterna ska fungera korrekt.

Visuell inspektion

Det enklaste sättet att börja kontrollera rakheten hos en polerad stålstav är genom visuell inspektion. Denna metod är snabb och kan ge dig en allmän uppfattning om spöet har några tydliga böjningar eller kurvor.

För att göra en visuell inspektion, placera stången på en plan yta under god belysning. Titta på staven från olika vinklar. Du kan också använda en rak kant, som en lång, platt metallbit eller en linjal. Placera den raka kanten längs stavens längd. Om det finns mellanrum mellan den raka kanten och spöet, indikerar det att spöet inte är rakt.

Den visuella inspektionen har dock sina begränsningar. Det är inte särskilt exakt, särskilt för små avvikelser. Den kan bara upptäcka relativt stora böjar eller kurvor. Så för mer exakta mätningar måste vi använda andra metoder.

Använda en indikator

En mätklocka är ett populärt verktyg för att mäta rakheten hos polerade stålstänger. Den kan ge exakta mätningar av små avvikelser.

Så här kan du använda en mätklocka för att mäta en stavs rakhet:

1. Sätt upp fixturen: Först måste du stödja stången ordentligt. Du kan använda V-block för att hålla stången på plats. Se till att V-blocken är rena och jämna.
2. Montera mätklockan: Fäst mätklockan på ett stativ eller en fixtur. Placera indikatorn så att spetsen på sonden vidrör stångens yta.
3. Nollställ indikatorn: Flytta stången långsamt längs dess längd samtidigt som indikatorn hålls i kontakt med ytan. När staven är i rakt läge nollställer du mätklockan.
4. Mät avvikelserna: Vrid långsamt stången eller flytta den axiellt. När staven rör sig kommer indikatorn att visa avvikelserna från den raka linjen. Gör avläsningar med jämna mellanrum längs spöets längd.
5. Analysera resultaten: Registrera maximala och lägsta värden. Skillnaden mellan dessa två värden ger dig den totala rakhetsavvikelsen för staven.

Att använda en visare kräver viss skicklighet och övning. Du måste se till att stången stöds korrekt och att indikatorn är korrekt kalibrerad. Men när du väl fått kläm på det kan det ge mycket exakta mätningar.

Lasermätning

Lasermätning är en mer avancerad och noggrann metod för att mäta rakheten hos polerade stålstänger. Den använder en laserstråle för att skapa en referenslinje, och stavens yta jämförs med denna linje.

Så här fungerar lasermätning:

1. Ställ in lasersystemet: Placera lasersändaren och mottagaren i motsatta ändar av staven. Se till att laserstrålen är parallell med stavens axel.
2. Skanna staven: Flytta staven genom laserstrålen eller använd en skanningsenhet för att mäta avståndet mellan stavens yta och laserstrålen vid olika punkter längs dess längd.
3. Analysera data: Lasermätsystemet kommer att generera en profil av stavens yta. Du kan använda programvara för att analysera dessa data och beräkna rakhetsavvikelsen.

Lasermätning är mycket exakt och kan upptäcka även små avvikelser. Den är också beröringsfri, vilket innebär att den inte skadar ytan på den polerade stången. Det är dock dyrare och kräver specialiserad utrustning och utbildade operatörer.

Optisk platt och interferometri

Optisk platt och interferometri är en annan exakt metod för att mäta rakheten hos polerade stålstänger. Den använder interferensmönstret för ljusvågor för att mäta stavens ytprofil.

Så här fungerar det:

1. Placera den optiska plattan på stången: En optisk flat är en högpolerad glasplatta. Placera den på ytan av stången.
2. Skapa ett interferensmönster: Lys en monokromatisk ljuskälla, såsom en natriumlampa, på den optiska lägenheten. Ljusvågorna kommer att reflekteras från ytan på staven och den optiska plattan, vilket skapar ett interferensmönster.
3. Analysera mönstret: Interferensmönstret består av mörka och ljusa fransar. Formen och avståndet mellan dessa fransar kan användas för att beräkna stavens rakhetsavvikelse.

Optisk platt och interferometri är mycket exakt, men det är också tidskrävande och kräver en ren och stabil miljö. Det används ofta i laboratorier eller för högprecisionstillämpningar.

Slutsats

Att mäta rakheten hos polerade stålstänger är ett viktigt steg för att säkerställa deras kvalitet och prestanda. Det finns flera metoder tillgängliga, var och en med sina egna fördelar och begränsningar. Visuell inspektion är ett snabbt och enkelt sätt att få en allmän uppfattning om stavens rakhet, men för mer exakta mätningar kan du använda verktyg som visare, lasermätningssystem eller optisk platt och interferometri.

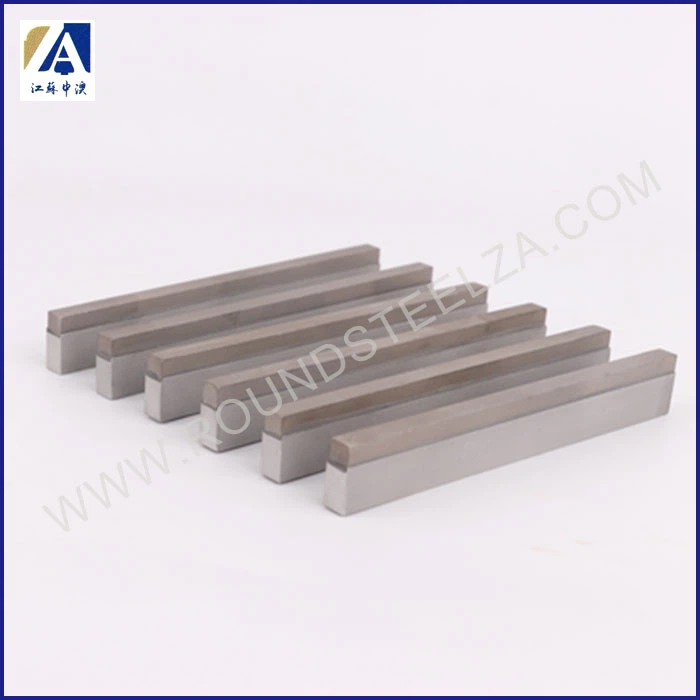

Som leverantör av polerade stålstänger erbjuder vi ett brett utbud av produkter, bl.a1018 kalldragna stålstänger,SAE 1018 Carbon Steel Bright Bar, ochPolerade honingstänger. Vi säkerställer att alla våra spön uppfyller de högsta kvalitetskraven, inklusive krav på rakhet.

Om du är ute på marknaden för polerade stålstänger eller har några frågor om rakhetsmätning, hör gärna av dig. Vi är här för att hjälpa dig att hitta rätt produkter för dina behov och se till att de uppfyller dina kvalitetsförväntningar. Låt oss inleda ett samtal om dina upphandlingskrav och se hur vi kan arbeta tillsammans för att nå dina mål.

Referenser

• ASME B89.1.12 - Standard för rakhetsmätning
• ISO 1101 - Geometriska produktspecifikationer (GPS) - Geometrisk tolerans - Form, orientering, placering och utloppstoleranser
• Machinery's Handbook, 31:a upplagan, Industrial Press Inc.
